Nor140 kan utvides med et stort antall opsjoner. som gir deg muligheten til å skreddsy instrumentet etter dine behov.
Opsjoner kan bestilles og installeres når som helst ved kun å legge inn noe koder i instrumentet.
Opsjonspakker:
Nor140/IH
Nor140 basispakke (f.eks. for arbeidsmiljø) inneholder opsjonene: 4, 5, 6.
Nor140/ENV
Nor140 Advanced Level pakke (f.eks. for miljøstøy), inneholder opsjonene: 1, 3, 4, 5, 6, 7, 8, 14, 16.
Nor140/BA
Nor140 Advanced Building Acoustics pakke med on board rating, inneholder opsjonene: 1, 3, 6, 7, 9, 10, 11, 12.
Nor140/Cons
Inneholder opsjonene: 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16.
Nor140/AT
Audiometer kalibrering pakke, inneholder opsjonene: 1, 3 og 17.

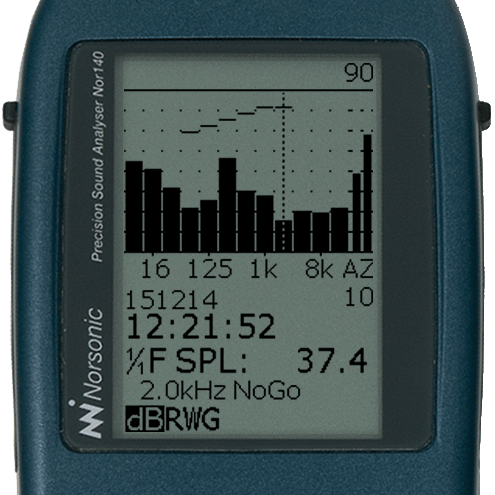

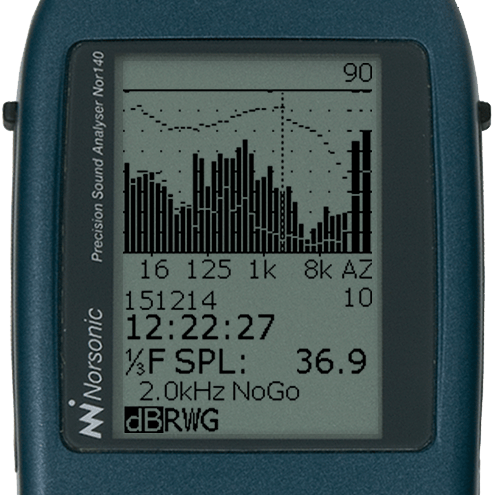

Opsjon 2 krever at minimum opsjon 1 er installert!

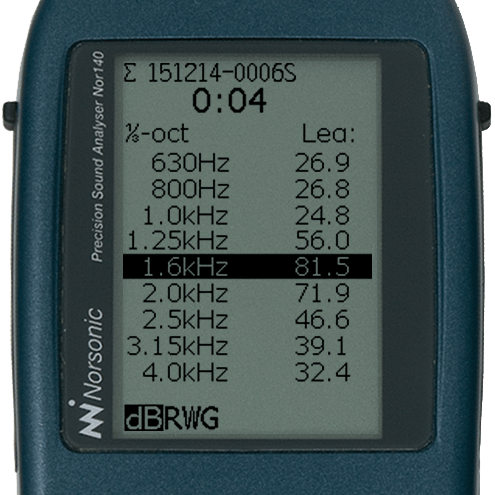

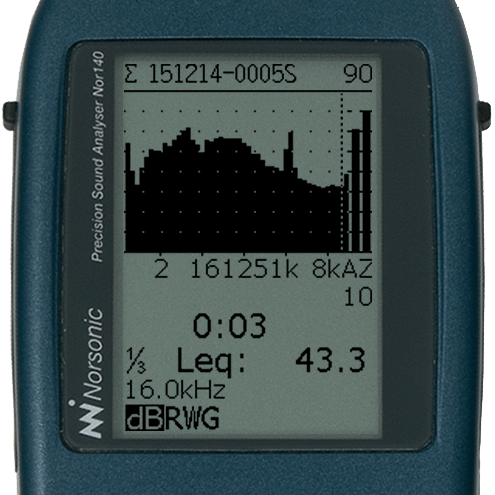

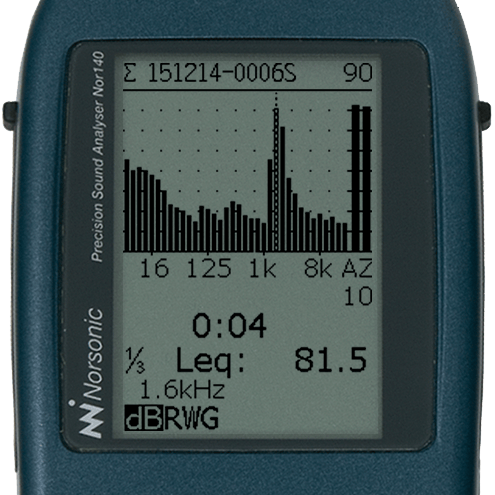

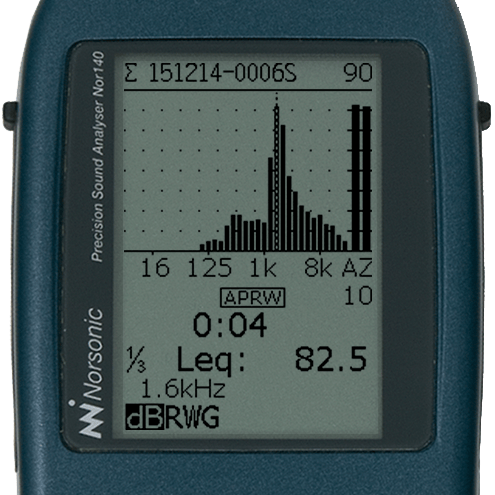

Opsjon 3 krever at minimum opsjon 1 er installert!

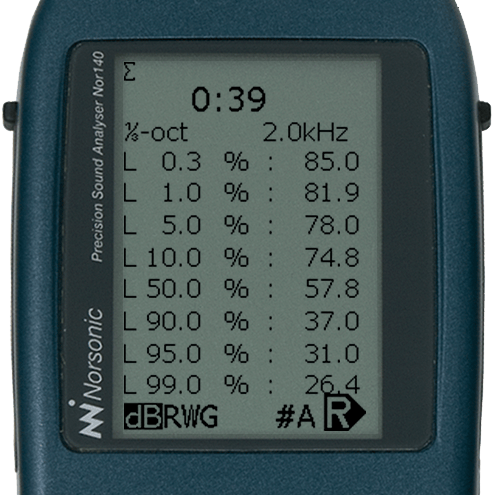

Statistikkberegningen benytter tidskonstanten Fast (F) og gjelder for veienettverkene (A og C eller Z) såvel som de individuelle 1/1- og 1/3-oktav filtre (hvis de er installert).
Funksjonen med sletting av de 10 siste sekunder (Pause/Cont), oppdaterer også statstikk-verdiene iht. dette.

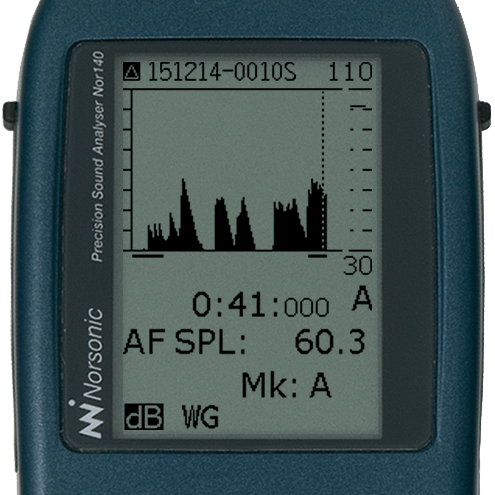

Automatiske markører

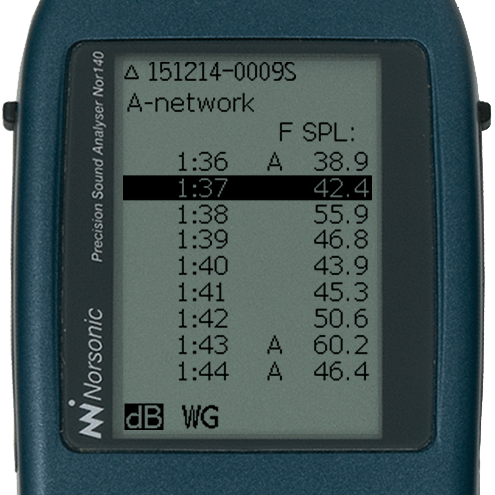

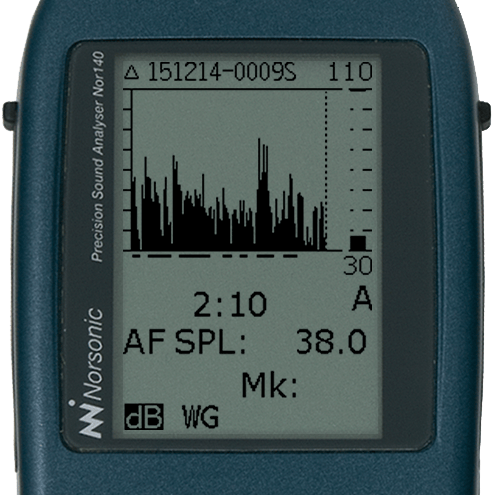

En pause markør er satt inn i tidsprofilen så lenge instrumentet er i pause. En markør for lydopptak er satt inn så lenge det pågår et lydopptak, og en ’Overload’ markør er satt inn hvis det forekommer en overstyring (for høyt nivå ifht hva instrumentet kan måle med den valgte mikrofonen eller vibrasjonsgiver).
Legge inn egne markører

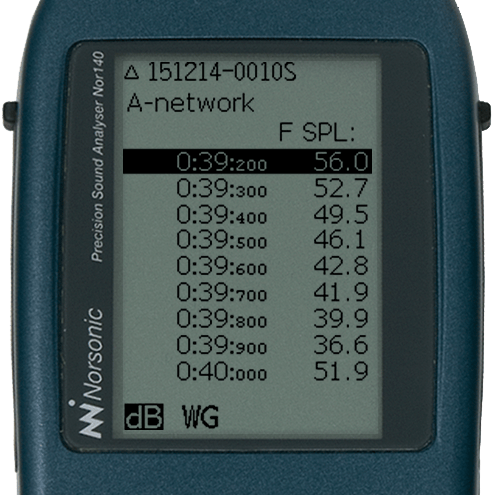

Med opsjon 7, er 8 markører tilgjengelige, hvorav 4 er bestemmes av brukeren. Tre av dem er punkt-markører og en er toggle markør. Markørene følger målingen under lagring og vises også etter at målingen er overført til PC.
Opsjon 7 krever at minimum opsjon 6 er installert!

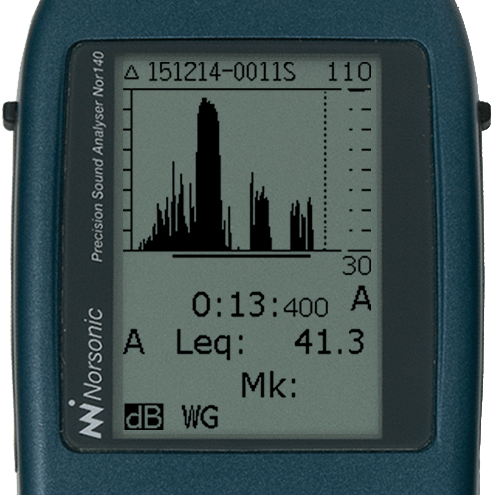

Opsjon 8 tillater lagring av støysignalet på et SD minnekort eller i den interne hukommelsen.
Denne opsjonen er spesielt nyttig for å identifisere støykilder. Lydopptaket kan startes via en håndholdt bryter, når et gitt nivå overskrides (krever opsjon 16) eller ved å trykke på knappen på fronten.
Flere formater for lydopptak støttes, fra 8, 16 eller 24 bit og med sampling rate på 12 eller 48 kHz.
Ved å bruke 48 kHz sampling, kan støysignalet benyttes for videre analyse. Nor140 har et stort dynamisk måleområde – mer enn 120 dB. Dette betyr at dersom du spiller av opptaket på PC’en din, vil du – i mange tilfeller – ikke høre noe! For å komme rundt dette problemet, har vi laget en spesiell digital forsterkning, 0 – 96 dB, som kan legges til støysignalet som tas opp uten å innvirke på kalibreringen eller de målte verdier. En annen nyttig ting er at du kan spille en 10 sekunder lang referansetone – sinus-signal, rosa eller hvit støy i begynnelsen av en måling for å sette et referansenivå som kan brukes senere når kan spiller av opptaket.
Opsjon 8 krever at minimum opsjon 6 er installert!

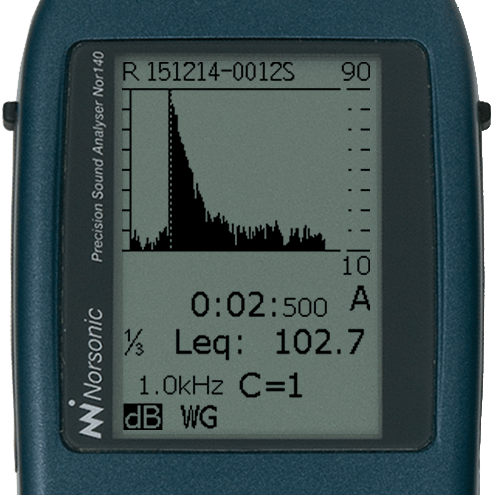

Opsjon 9 krever at minimum opsjon 1 er installert!
Støygeneratoren genererer både hvit og rosa støy. Både impuls eksitasjon og kontinuerlig støy er tilgjengelig, noe som gjør støygeneratoren nyttig for både måling av etterklangstider og lydisolasjon.

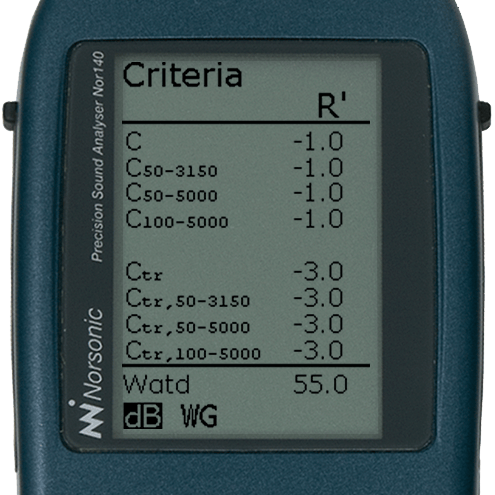

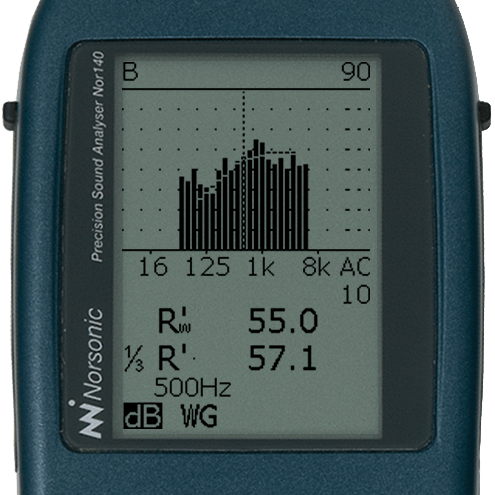

Option 11 gjør din Nor140 til en kraftig en-kanals bygningsakustikk analysator. Alle parametere som trengs for å gjøre luftlyd- og trinnlydsmålinger beregnes. Bruk av Nor140 for å måle bygningsakustikk, både luftlyd og trinnlyd har aldri vært enklere.
Med Nor140 kombinert med NorBuiild Nor1028 eller Nor850/BA-1 beregningsprogram for lydisolasjon, tilbyr Norsonic deg en kraftig og brukervennlig løsning for bygningsakustikk.
Opsjon 11 krever at minimum opsjon 1, 3, 9 og 10 er installert!
Used in combination with the CtrlBuild remote control feature of the NorBuild software type 1028, the Nor140 may perform advanced sound insulation measurement using the innovative Swept-Sine technique.
Korrigering for bakgrunnsstøy.

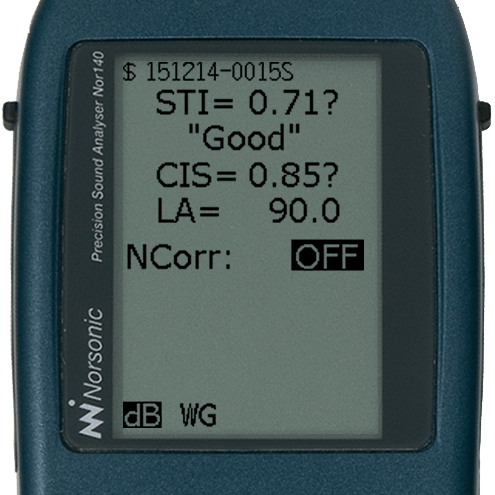

Ved å installere STIPA opsjonen i Nor140 gjør det om analysatoren til et kraftig verktøy for å måle taletydelighetsindeksen. Metoden kan brukes for å sammenligne kvaliteten på overføringen av tale i forskjellige posisjoner og under varierende forhold i samme lokale eller område. STIPA erstatter den tidligere brukte RASTI-metoden som en mer nøyaktig metode sammenlignet med RASTI.
En måling i en posisjon tar omtrent 13 sekunder. Ulik mange andre målesystemer med STIPA, kan Nor140 også korrigere resultatene for bakgrunnsstøyen. I tillegg vises alle beregnede indekser, ikke bare STIPA-verdien. Denne muligheten er verdifull for ingeniører som skal optimalisere romakustikken i rom hvor mennesker oppholder seg eller andre områder hvor kvaliteten på talen er viktig.
Opsjon 13 krever at minimum opsjon 1 er installert!

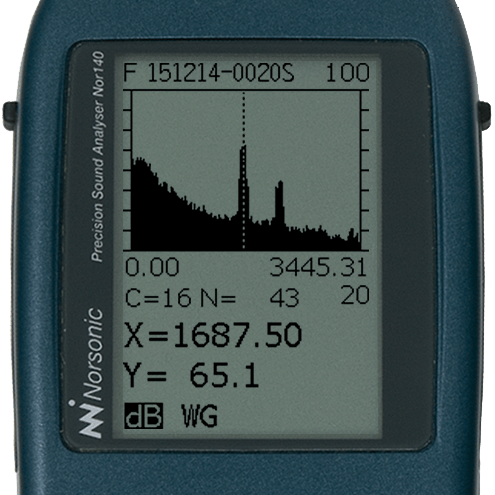

Norsonic har også andre løsninger for måling av lydeffekt etter andre ISO-standarder som baserer seg på måling av 1/1- eller 1/3-oktav bånd og etterklangstid for korreksjon. Ta gjerne en titt på programvaren Nor850 Sound Power.

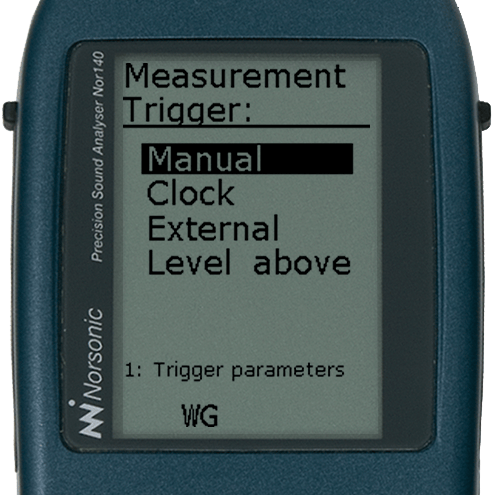

Bryter Nor263A kan brukes til å starte en måling eller et lydopptak. Dette kan sammen med Nor140 og en liten koffert danne et system som kan stå og måle på vanlig måte, og starte et lydopptak når knappen trykkes. Systemet kalles ‘Annoyance Recorder Kit’.
Opsjon 17 krever at minimum opsjon 1 og 3 er installert.
Audiometer kalibrering
Audiometri er test av hvordan man hører. Audiometri tester ut en persons grenseverdier i forhold til å oppfatte lyd ved hjelp av et audiometer. For å forsikre seg om at man får resultater man kan stole på, er det viktig at audiometrene blir kalibrert jevnlig i henhold til relevante standarder.
Nor140 kan utvides med opsjonen for audiometer kalibrering som gir mulighet for akustisk måling av frekvens og nivå på testsignalet som benyttes såvel som harmonisk distorsjon. Målingen tar bare 2 sekunder og gjøres på en intuitiv måte ved å presentere 1/3-oktav frekvens spektrum sammen med en resultattabell som inneholder verdiene for frekvens på testtonen, nivået i Z Leq (gjennomsnittlig lineær verdi) og harmonisk distorsjon.
Ta kontakt med oss for detaljer.
Number of channels: 1
Input connector: 7 pin LEMO connector for Norsonic microphone systems.
Microphone: Nor1225, 1/2”, freefield, 50 mV/Pa.
Preamplifier: Nor1209 (Normal) or IEPE-type by menu selection.
Preamplifier supply voltage: ±15 volt, max 3 mA
Polarisation voltage: 0 V and 200 V, selectable.
Maximum input signal: ±11V peak
Preamplifier IEPE®:
Supply current: 4mA
Supply voltage: 24V
Input impedance: >100 kΩ, <650 pF
Measurement range: 0,3 µV – 7Vrms (10 Vpeak) in one range corresponding to -10 dB to 137 dB (140 dB peak) with a microphone sensitivity of 50mV/Pa. Option 18 shifts the measurement range to 147 dB (150 dB peak) by reducing the microphone sensitivity
The input section is equipped with an analogue highpass filter to reduce noise from wind or other sources with frequencies below the frequency range for measurements. The filter is switched on if the limited frequency range is selected (>6,3 Hz).
Filter type: 3rd order HP filter (-3 dB at 3,4 Hz, Butterworth response).
The analogue input signal is converted to a digital signal by a multirange sigma-delta converter with an effective sampling frequency of 48 kHz. The anti-aliasing filter is a combination of an analogue and a digital filter.

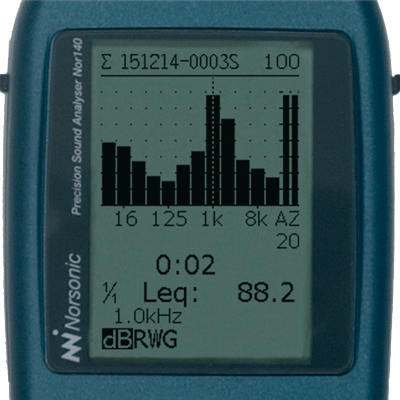

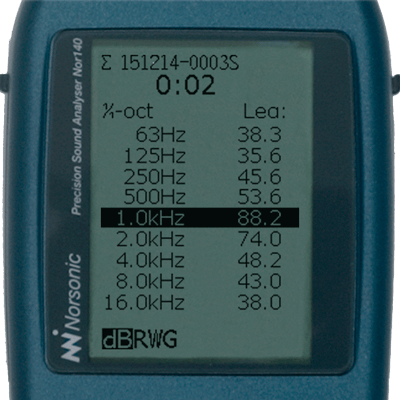

Simultaneous measurement of A and C-weighting or A- and Z-weighting. 1/1 octave band or 1/3 octave band levels may be measured simultaneously if options providing these weightings are installed.
1/1 octave filters: 0,5 – 16000 Hz, class 1, digital IIR filters, base 10 system (IEC 61260) and ANSI S1.11- 2004 Class 1.
1/3 octave filters: 0,4 – 20000 Hz, class 1, digital IIR filters, base 10 system (IEC 61260) and ANSI S1.11- 2004 Class 1.
Detector type: Digital true rootmean-square (RMS) detection, resolution 0.1 dB which may optionally be increased to 0.01 dB for indicated levels in the range –9.99 to 99.99 dB.
Crest factor capability: The crest factor is only limited by the peak-value of the signal.
Simultaneous measurement of the following functions: SPL, Lmax; Lmin; Leq; LE; Lpeak; LN; LeqI; LEI; LTMax5
The calibration of the instrument allows microphones with sensitivity in the range -84 dB to +15.9 dB relative to 1V/Pa to be applied. The corresponding display range for the indicated sound level is -50 dB to +180 dB.
The self-noise is measured with the calibration set to –26.0 dB corresponding to a microphone sensitivity of 50mV/Pa. For voltage input, the level 0 dB then corresponds to 1µV. Typical values for the self-noise are 5 dB lower than the values stated. Noise measured with 18 pF microphone dummy and microphone preamplifier Nor1209, averaged over 30 s of measurement time:
A-weighted: 13 dB
C-weighted: 15 dB
Z-weighted: 25 dB
1/3 oct: 6.3 Hz to 250 Hz: 10 dB
1/3 oct: 315 Hz to 20 kHz: 5 dB
Noise measured with Nor1225 microphone and preamplifier Nor1209, averaged over 30 s of measurement time:
A-weighted: 18 dB
C-weighted: 22 dB
Z-weighted: 30 dB
1/3 oct: 6.3 Hz to 250 Hz: 15 dB
1/3 oct: 315 Hz to 20 kHz: 10 dB
Batteries: 4 cells, IEC LR6, AA-sized
Typical battery life time: up to 8 hours
External DC: 11 – 16V. Power consumption approximately 1.2W depending on selected modes of operation. The mains adapter Nor340 is recommended for use with the instrument. If the external supply falls below 9V, the instrument will use the internal batteries if available. If the instrument switched itself off due to loss of power, it will automatically switch on and resume normal operation after reapplying the external DC supply.
The display is a monochrome, transreflective LCD graphical display with 160×240 pixels (W×H) with automatic temperature compensation for contrast and viewing angle. Pressing the light key illuminates the display. The light switches off automatically two minutes after the last operation of any key. The bargraph display covers 80dB which may be scrolled in 10dB steps to cover the total range.
Max output voltage: ±10V
Output impedance: <100Ωohm. The output is short-circuit proof to GND and output current is in excess of 3 mA.
Gain accuracy at 1 kHz: ±0.2 dB
Frequency response re. 1 kHz: ±0.5 dB for 20 Hz < f< 20 kHz
AC-out: 3,5 mm stereo jack. Both channels have identical signals driven by two separate amplifiers. Load impedance shall be 16 ohm or more. Output voltage is generated by the 48 kHz DAC based on data from DSP. Full scale on the display bargraph corresponds to 100 mV.
Output impedance: Less than 10 ohm, AC-coupled 100 µF.
Gain accuracy 1 kHz: ±0,2 dB
Frequency response re. 1 kHz: ±0,5 dB for 20 Hz < f < 20 kHz.
USB interface: USB type 2.0
USB socket: B411
Serial I/O port: RS232 port, 9600 – 115200 baud.
Digital inputs: 3
Digital outputs: 4
The instrument may use SD memory card for storing of setup information, sound recordings and measurement results. SD memory card included in the delivery
Measured data is stored in the internal memory of the sound level meter or on the SD memory card. The internal memory is of the “flash” type retaining the information without battery supply. Approximately 25 Mbyte is available for the data storage
Temperature: –10°C to +50°C
Humidity: 5% to 90% RH, dewpoint less than 40°C.
Atmospheric pressure: 85 kPa to 108 kPa.
Temperature: –30°C to +60°C
Humidity: 5% to 90% RH, dewpoint less than 40°C.
Atmospheric pressure: 50 kPa to 108 kPa.
Depth: 30 mm
Width: 75 mm
Weight incl. batteries: 410 g
Length, excl.microphone/preamplifier: 210 mm
Length, incl. microphone/preamplifier: 292 mm
Follow these steps when upgrading the firmware
Please note! Instruments sold in France, Austria, Germany, Spain and Switzerland is subjected to use pattern evaluated software only. Users in these countries are requested to contact their local Norsonic representative to get the current type approved version.
Achtung! In Deutschland, Österreich, Spanien und der Schweiz unterliegen Schallmessgeräte einer Bauartzulassung / Baumusterprüfung. Die Firmware des Messgerätes ist Bestandteil dieser Bauartzulassung. Führen Sie daher bitte selber kein Firmware-Update durch, sondern wenden sich bei Interesse / Fragen an Ihren lokalen Norsonic-Vertreter!
Attention ! Les instruments vendus en France, Suisse, Allemagne, Autriche et Espagne doivent être configurés exclusivement avec le logiciel homologué. Dans ces pays, les utilisateurs sont priés de contacter leur représentant local Norsonic pour obtenir la version actuelle approuvée.
Por favor, tenga en cuenta que los instrumentos vendidos en España, Austria, Alemania y Suiza deben usarse exclusivamente con el software evaluado en el examen de modelo. Se sugiere a los usuarios de estos países que contacten con los distribuidores locales para obtener la versión aprobada en la actualidad.
EC 60268-16 (Ed.5.0 2020): Sound system equipment – Part 16: Objective rating of speech intelligibility by speech transmission index.
The CIS-value is calculated from the STI-value as specified in: IEC 60849 (Ed. 2.0 1998-02) Sound systems for emergency purposes. (Withdrawn 2008).
The instrument measures STIPA as specified in Annex B of IEC286-16 by the direct method.
IEC 60268-16 (Ed.4.0 2011-06): Sound system equip-ment – Part 16: Objective rating of speech intelligibility by speech transmission index.
The CIS-value is calculated from the STI-value as specified in:
IEC 60849 (Ed. 2.0 1998-02) Sound systems for emer-gency purposes.
